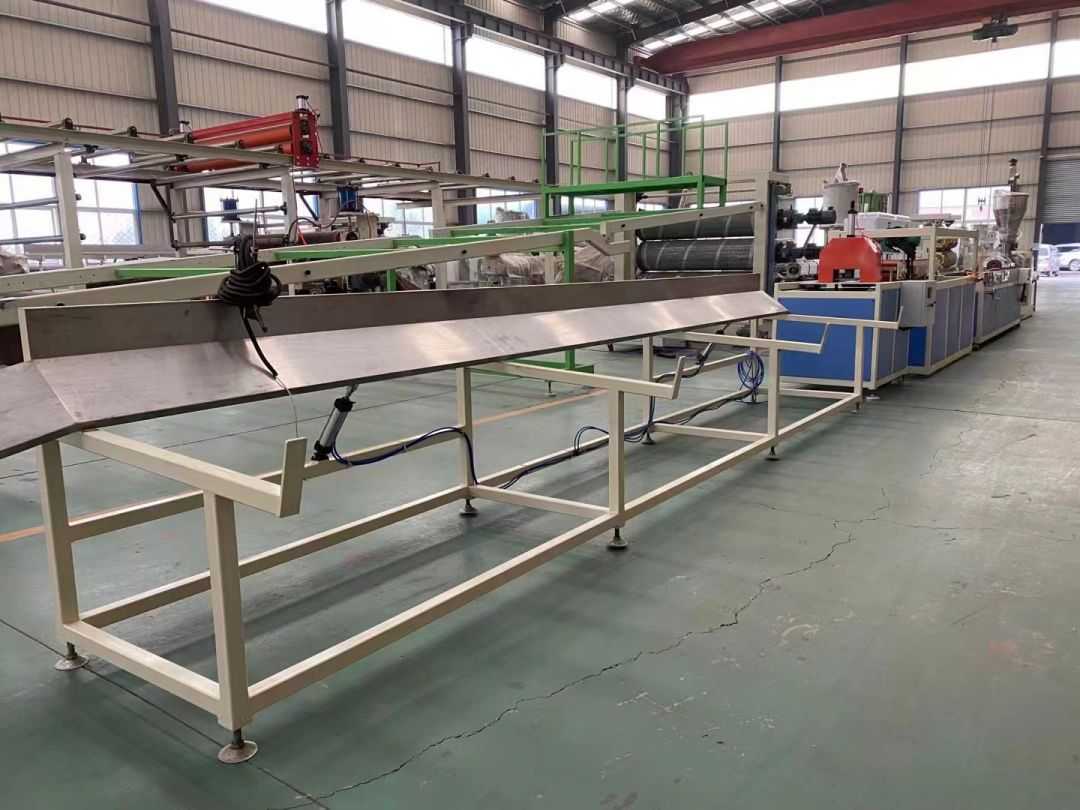

خط تولید پروفایل خط تولید پروفیل از اکسترودرهای دو مارپیچ مخروطی سری SJSZ-65/132، سکوهای شکل دهنده خلاء فولادی ضد زنگ، تراکتورهای خزنده، ماشین های یکپارچه برش خودکار و قفسه های تخلیه بار استفاده می کند. سکوی شکل دهی مجهز به پمپ خلاء فشار قوی و پمپ آب است که به صورت چهار بعدی قابل تنظیم هستند. تراکتور دارای گیره پنوماتیک است. دستگاه برش خودکار با طول ثابت از یک سوئیچ مسافرتی برای برش به طول ثابت استفاده می کند. قفسه انباشته 6 متر طول دارد، از فولاد ضد زنگ ساخته شده است و به صورت پنوماتیک برگردانده شده است.

ارسال استعلام

توضیحات محصول

خط تولید پروفایل

خط تولید پروفیل از اکسترودرهای دو مارپیچ مخروطی سری SJSZ-65/132، سکوهای شکل دهنده خلاء فولادی ضد زنگ، تراکتورهای خزنده، ماشین های یکپارچه برش خودکار و قفسه های تخلیه بار استفاده می کند. سکوی شکل دهی مجهز به پمپ خلاء فشار قوی و پمپ آب است که به صورت چهار بعدی قابل تنظیم هستند. تراکتور دارای گیره پنوماتیک است. دستگاه برش خودکار با طول ثابت از یک سوئیچ مسافرتی برای برش به طول ثابت استفاده می کند. قفسه انباشته 6 متر طول دارد، از فولاد ضد زنگ ساخته شده است و به صورت پنوماتیک برگردانده شده است.

مورد

نمایش محصول

پروژه	پارامتر فنی
موتور اصلی
کابینت کنترل برق	* سوئیچ هوا: چنت * ضخامت فولاد استفاده شده کمتر از 1.5 میلی متر نیست و کلیه قطعات الکتریکی از برندهای معروف می باشد.
حجم تولید (کیلوگرم در ساعت)	100-200 (با حجم اکستروژن مختلف مواد فرآوری شده و شرایط عملیاتی متفاوت است)
اندازه (میلی متر)	3670 x 1500 x 2350 میلی‌متر
وزن (کیلوگرم)	3000 کیلوگرم
قیف اندازه گیری و تغذیه اتوماتیک	جنس: فولاد ضد زنگ
خط انتقال نیرو	سیستم چهار سیم سه فاز
کنترل کننده دما، با عملکردهای توقف اضطراری و حفاظتی	میز کنترل دما هوشمند عملکرد زنگ حفاظت از بیش از حد جریان سیستم حفاظت از اضافه بار ولتاژ بالا.
ویژگی	برش بالا، اثر نرم کننده خوب، خروجی بالا (100-160 کیلوگرم در ساعت) سرعت اکستروژن پروفیل با اندازه مربوطه برای برآورده کردن نیازهای خروجی خط تولید. مواد ساخت سطح بالا و قطعات بادوام دارای خواص ناهمواری هستند.
نحوه نمایش داده های پانل عملیات	صفحه نمایش دیجیتال

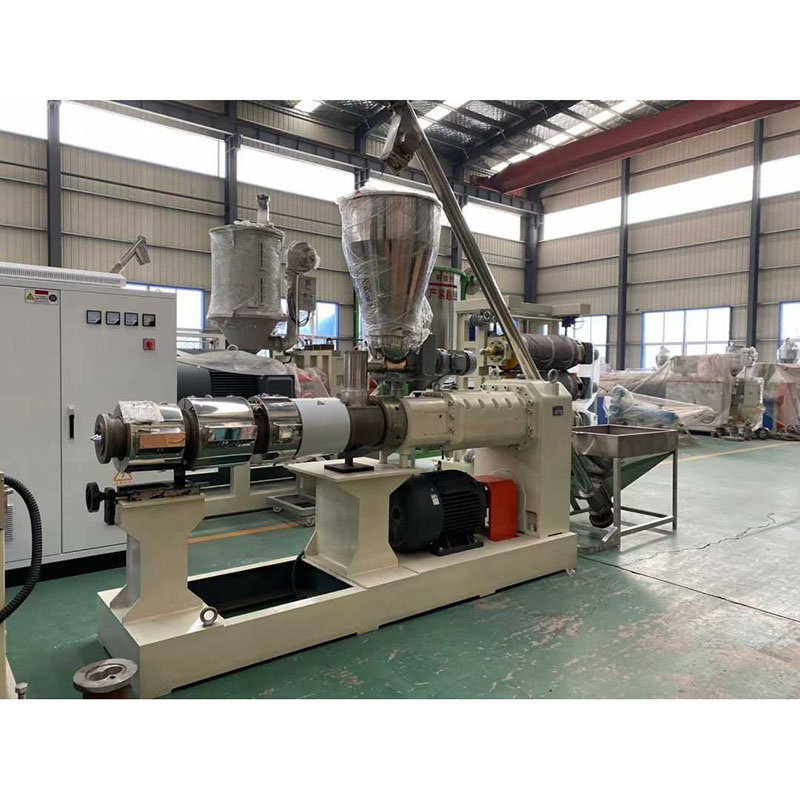

پیچ: آلیاژ با کیفیت بالا 38CrMoAIA لایه نیترید ضخامت 0.7mm، سختی سطح HV940، Ra0.4um برند معروف چین
قطر (میلی متر)	65/132 میلی متر
طول فعال (mm)	2140 میلی متر
مقدار	ماده 2
فرم	مخروطی
سرعت سرعت (r/min)	1 تا 34 (به سمت بیرون)
درام آلیاژ با کیفیت بالا 38CrMoAIA لایه نیترید ضخامت 0.7mm، سختی سطح HV940، Ra0.4um
نوع سیلندر ماشین	دستگاه های یکپارچه
روش گرمایش	حلقه حرارتی آلومینیومی ریخته گری
تعداد مناطق گرمایشی	منطقه 4
قدرت گرمایش (کیلووات)	30 کیلووات (11/4/6/8)
محدوده دما (℃)	50 ~ 350 ℃
تعداد مناطق خنک کننده	3 ناحیه
هسته جریان ترکیبی	45 #، سطح داخلی با روکش کروم
عبور مایع خنک کننده	فن 3X250w خنک می شود
محیط خنک کننده	هوا
تضمین کیفیت	عمر مفید بیش از 10000 ساعت
روش جابجایی درام ماشین	سختی دو آلیاژی HRC 55-62
2. سیستم درایو و سیستم کاهش سرعت
قدرت موتور محرک اصلی	37 کیلووات، موتور با نام تجاری معروف شاندونگ
روش کار موتور اصلی	موتور سه فاز ناهمزمان، متصل مستقیم به گیربکس، موتور با گاورنر تبدیل فرکانس متغیر
سرعت موتور اصلی درایو اصلی	30 تا 1400 دور در دقیقه
مارک جعبه دنده	جعبه دنده با پیچش بالا افقی، دنده شیبدار دندانه سخت
چرخ دنده	درمان نفوذ نیتروژن، مواد دنده 20CrMoTi است
جعبه بلیط کار	دو شفت کاهش جعبه توزیع توسط چرخ دنده های تایکال هدایت می شوند
حالت تنظیم سرعت موتور اصلی	تنظیم سرعت AC
3. سیستم پمپاژ خلاء
نوع	پمپ خلاء حلقه آب
قدرت موتور	3 کیلووات
حالت کار موتور	موتور سه فاز آسنکرون
درجه خلاء	0~-0.8pa
پمپ خلاء	میزان اگزوز: 60 متر مکعب در ساعت

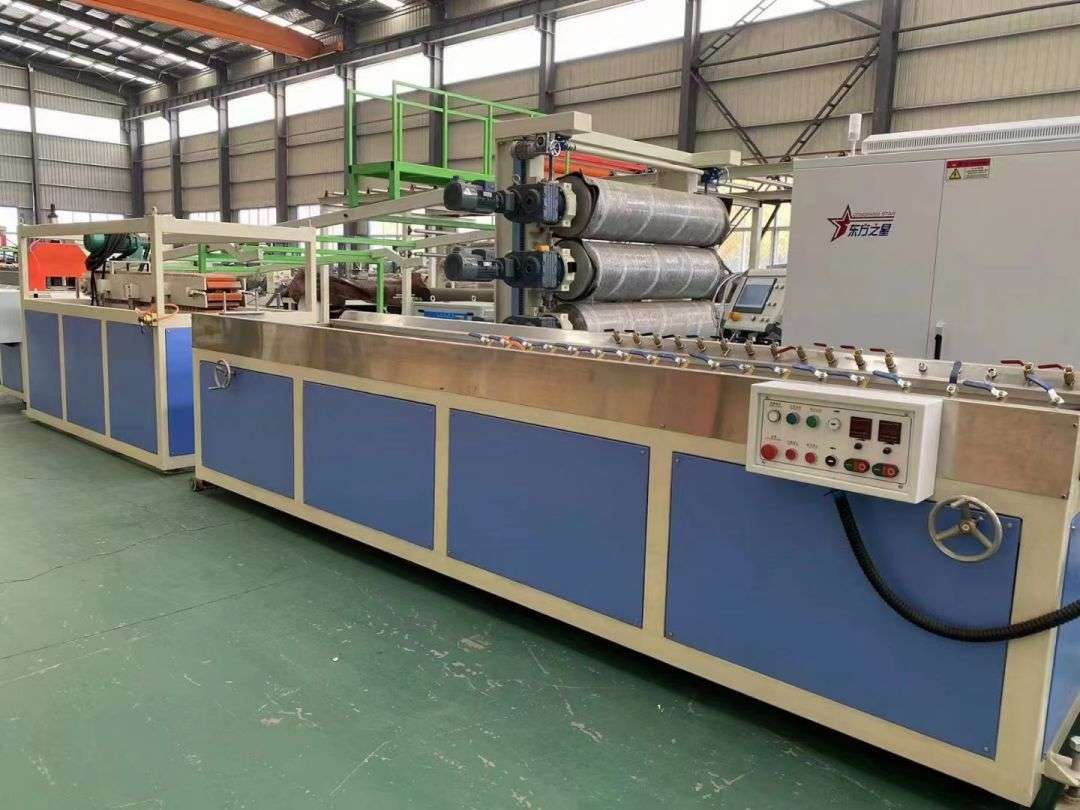

1. میز تنظیم خلاء 240

اندازه (میلی متر)	400012001475 میلی متر (شامل اندازه ریل راهنما)
مواد صفحه آب	فولاد ضد زنگ
تعداد نازل هوا و نازل آب	حدود 60
موتور را قبل و بعد حرکت دهید	0.75 کیلو وات (1 مجموعه)
پمپ آب	3 کیلو وات
نوع پمپ خلاء	پمپ خلاء حلقه آب
قدرت پمپ خلاء	دو، 4 کیلو وات
درجه خلاء (Mpa)	0~-0.8pa
موقعیت و حالت اتصال نازل بخار آب	مکان: دو طرف مرحله تنظیم: نوع ثابت
حالت تنظیم ارتفاع مرکز	راهنمای کرم حلزون
کابینه کنترل	1، عملکرد آسان. 2، جدول تنظیمات را قبل و بعد از تنظیم الکتریکی، تنظیم دستی بالا و پایین ببینید. 3، لوازم برقی از Chint ساخته شده اند 4، همه موتورها دارای حفاظت بار بیش از حد هستند.
حجم و مقدار مخزن آب	حدود 150 لیتر

پارامترهای مشخصات عمومی

کنترل اتوماتیک آبرسانی و زهکشی

جدول خلاء 1

700 میلی متر به سمت جلو حرکت کنید

تنظیم دقیق چپ و راست ± 30 میلی متر

دیسک های آب از فولاد ضد زنگ ساخته شده اند

لوله و تجهیزات خارجی به راحتی نصب می شوند و به راحتی تعمیر می شوند.

تمام لوله های بیرونی برای تامین آب و زهکشی از لوله های فولادی گالوانیزه سایز 1 "-2" ساخته شده اند.

ظاهر خوب

2. تراکتور خزنده

طول، X و عریض (میلی متر)	1800mm x 1500mm x 1700mm
سرعت کشش (m/min) حداکثر کشش میله کششی	0.8-5 m/I 4000 نیوتن
قدرت موتور کششی (کیلووات)	2.2 کیلووات x 1
مسیر را دنبال کنید	پنوماتیک
حالت اتصال موتور	اتصال ستاره
تعداد موتورها	1
سرعت موتور	10 تا 1450 دور در دقیقه
طول موثر را پیگیری کنید	1500 میلی متر
تنظیم سرعت موتور	موتور AC، تنظیم سرعت اینورتر
حالت اتصال لاستیک و مسیر	اتصال سریع توسط پیچ، نصب و برداشتن آسان
ویژگی های بلوک های کششی	با بلوک های لاستیکی و فولاد Q235A، با دوام و مقاومت در برابر سایش خوب ترکیب شود
کلامد حالت	کنترل پنوماتیک
ارتفاع مرکز تراکتور	1000 ± 50 میلی متر، قابل تنظیم، سرعت کشش همزمان.
فشار هوای فشرده	0.5 ~ 0.7 مگاپاسکال
روش سوخت گیری زنجیره ای	اضافه کردن دستی
کابینه کنترل قطعات سیلندر و پنوماتیک	قطعات برقی: چینت استوانه توسط یادکه استفاده می شود
کلیه قطعات پنوماتیک: یادکر × کنترل تراکتور روی برد کنترل خلاء است × درها و جعبه‌های طرف‌های باقی‌مانده با ضخامت ورق فولادی 1.5 میلی‌متری ساخته می‌شوند. × ظاهر تراکتور زیباست.

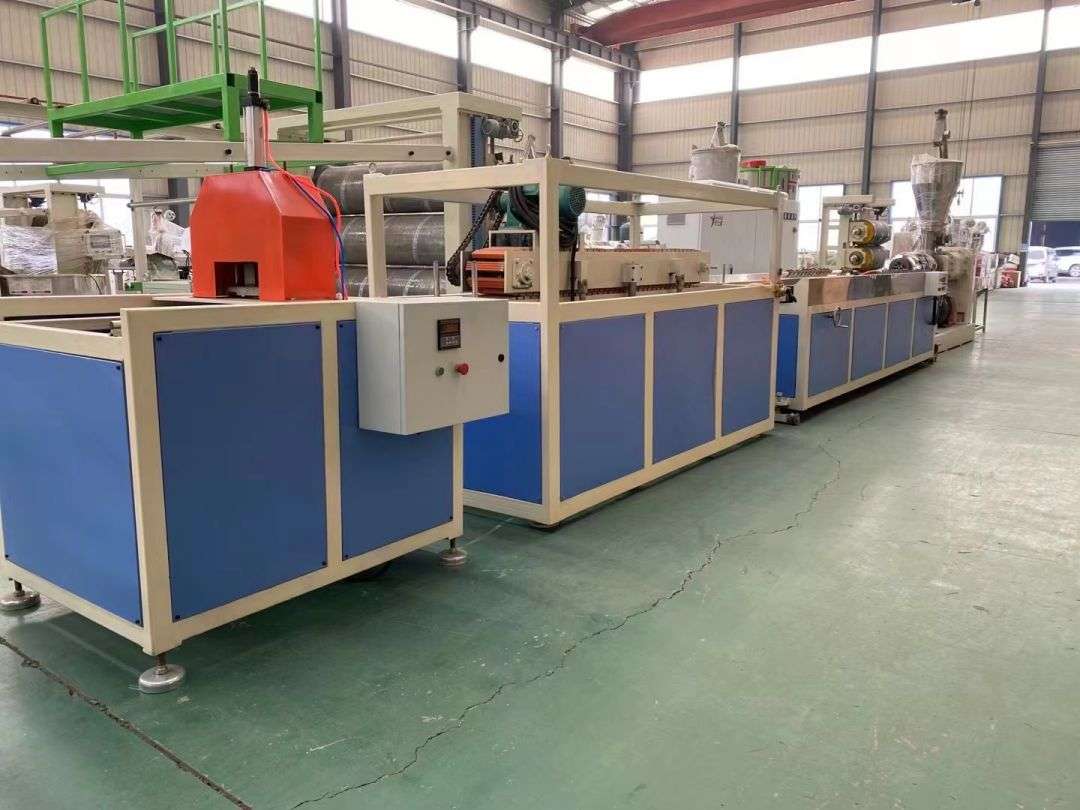

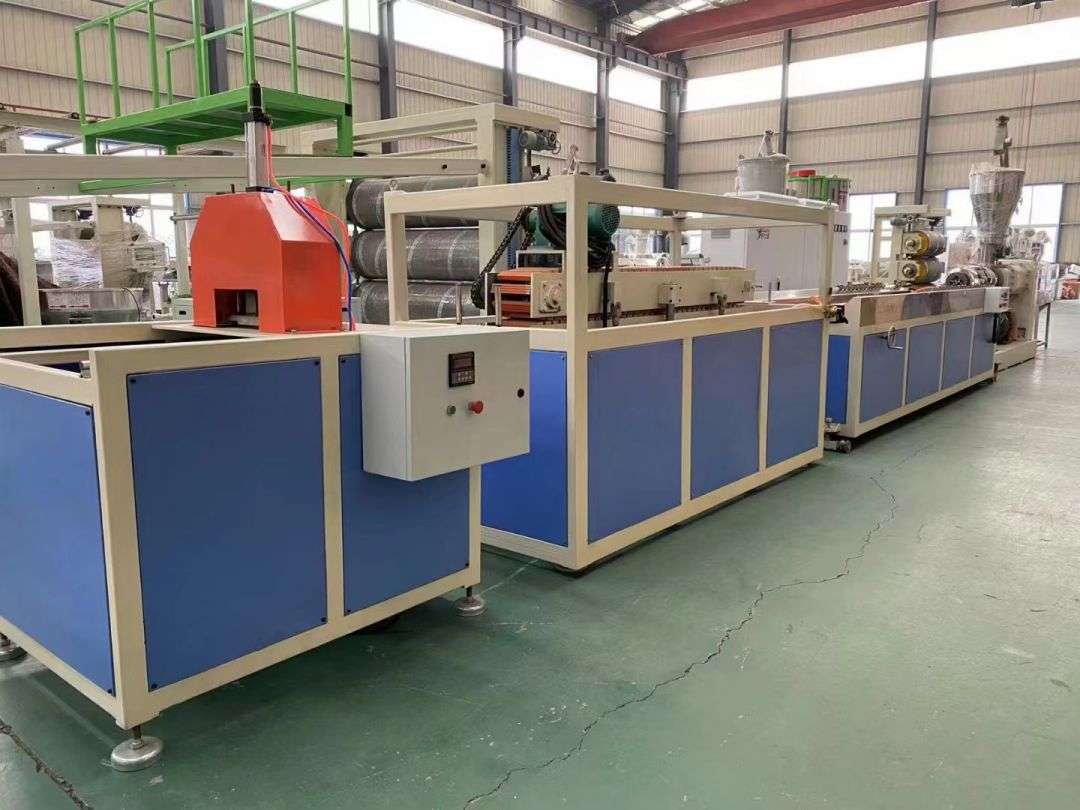

دستگاه یکپارچه برش اتوماتیک

3. دستگاه برش: 1200 میلی متر X 1160 میلی متر X 1600 میلی متر
حالت فشار دقت برش ارتفاع برش قدرت موتور را قطع کنید	مدار پنوماتیک ≤2 میلی متر ≤150 میلی متر 1.5 کیلو وات
حداکثر عرض برش	260 میلی متر
روش متر	سوئیچ فوتوالکتریک
فشار تراکم هوا	0.5 ~ 0.7 مگاپاسکال
